■ 면진이중마루 SP9000N
국내최다·최대 납품실적을 보유한 면진이중마루
☞ 삼성전자 외 대기업 데이타센터 24 고객
☞ 국민안전처 외 중앙부처 11 고객
☞ 한국관광공사 외 공사, 공단 16 고객
☞ 기타 한국전력 외 12 고객
|

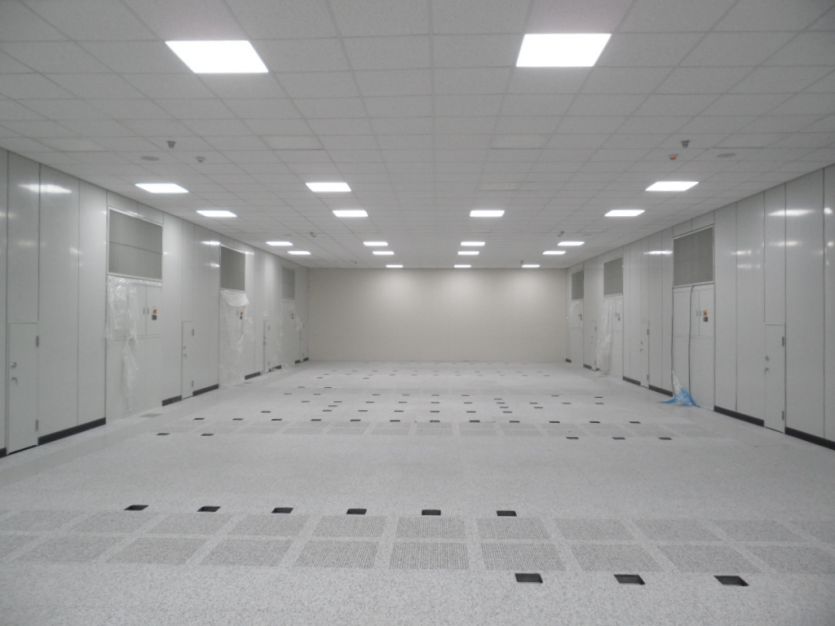

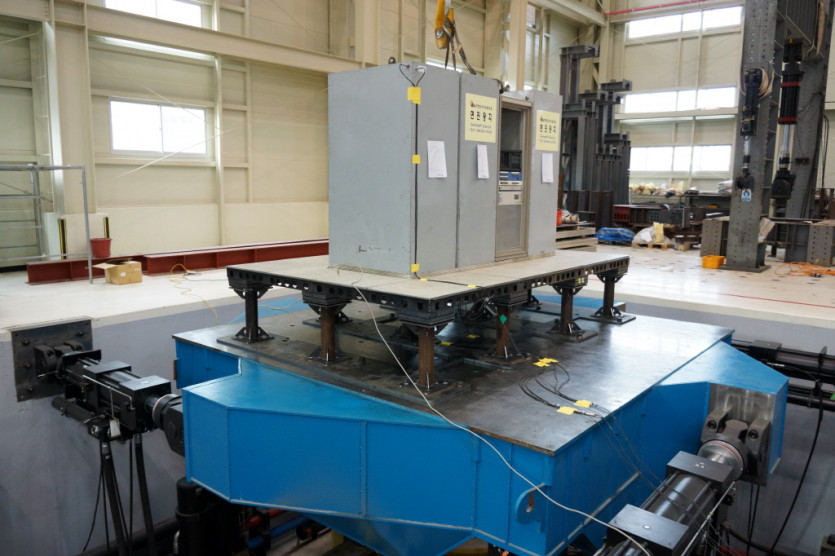

SP9000N은 국립전파연구원 기준으로 국제공인시험기관에서 시험을 통과한 면진이중마루입니다.
평소 이중마루 위의 시스템과 랙은 하중의 균형을 유지하고 있지만,
지진발생 시에는 지진동의 영향으로 하중에 불균형이 발생하여 전도나 이동이 발생하며,
또한 고하중의 무게를 지탱하는 이중마루 지지대는 상하간의 변위차이로 붕괴가 발생한다
■ 면진 이중마루 - SP9000N
대규모 IDC센터의 지진대책을 위한 솔루션
- 자연재해저감신기술을 활용한 최첨단 면진이중마루 시스템
- 국내 유일한 조립식 면진 이중마루시스템
- 360˚ 수평진동과 상하진동 대응
- 전후좌우 200mm의 진동 흡수로 대규모지진에 대응
- 이설, 증설 및 반영구적인 면진 이중마루 시스템
- 1회 도입으로 센터 내 모든 장비를 지진으로부터 보호
▶ 특장점
- 일반 이중마루와 동일한 운용환경
- Tray, 배선, 배관 등 다양한 형태의 부대설비 수용

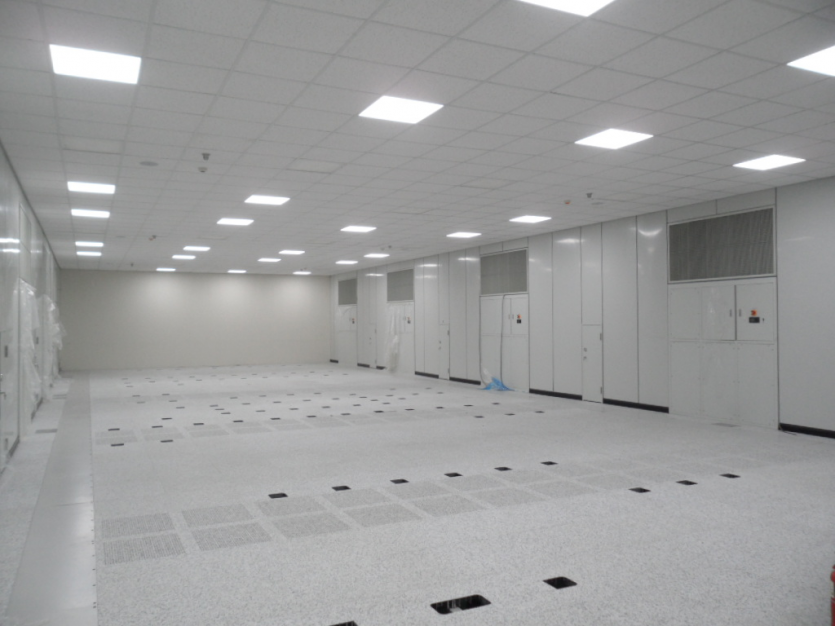

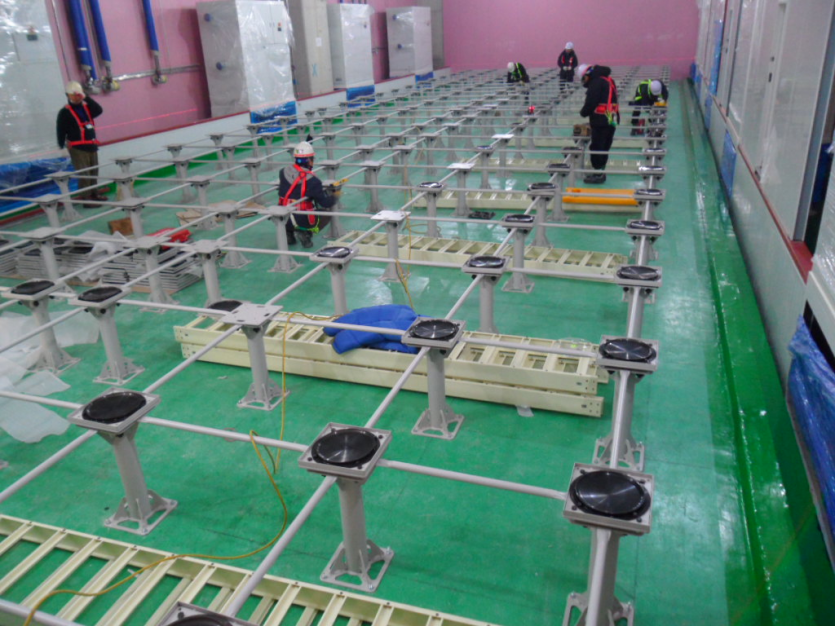

- 지지대간 충분한 거리로 하부 냉각기능 효율 극대화
- 고강도 상부프레임으로 고하중, 고강도 진동에 안정성 확보
- 다양한 형태의 센터 구성에 최적화된 시스템
- Tray, 배선, 배관 등 다양한 형태의 부대설비 수용
- 지지대간 충분한 거리로 하부 냉각기능 효율 극대화
- 고강도 상부프레임으로 고하중, 고강도 진동에 안정성 확보
- 다양한 형태의 센터 구성에 최적화된 시스템
▶ 설치사양
- 면진이중마루 가장자리는 지진 발생시 진동을 흡수할 진폭변위 영역이 필수적으로 필요함.
- 진폭변위영역은 250mm임.
- 진폭변위 영역은 고강도 안전커버를 이용하여 안전을 확보함(평소 이동통로로 이용).
- 일반 이중마루와 혼재 설치할 경우에도 진폭 변위 영역이 필요함
- 진폭변위영역은 250mm임.
- 진폭변위 영역은 고강도 안전커버를 이용하여 안전을 확보함(평소 이동통로로 이용).
- 일반 이중마루와 혼재 설치할 경우에도 진폭 변위 영역이 필요함
▶ 품질과 성능
- 고하중 장비 탑재상태에서, 상하 지진 발생시에도 성능 보장을 위한 제조 기법 적용 : 절삭가공 플레이트
면진기술의 핵심인 면진플레이트는 수십톤의 하중을 탑재한 상태에서 상하 진동이 발생하여도 변형없이 그 성능이 유지될 수 있는 기술로 제작되어야 한다.
☞ 절삭가공 : 각종 재료를 바이트 등의 절삭 공구를 사용해서 가공하여 소정의 치수로 깎는 기계가공법
|
절삭가공으로 제작된 면진 플레이트 단면
|
※ 참고- 제작기법에 따른 비교
프레스기술로 제작된 플레이트 |
절삭가공기술로 제작된 ESS의 면진플레이트 |
> 강한 상하지진테스트후 사진 -찌그러짐 발생 |
> 강한 상하지진테스트 완료후 사진- 문제없음
|
