■ 면진테이블 SP6000

 국내 최다 납품실적을 보유한 면진테이블

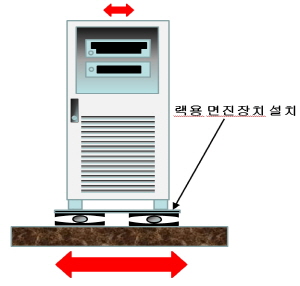

지진발생시 랙(RACK)에 미치는 영향

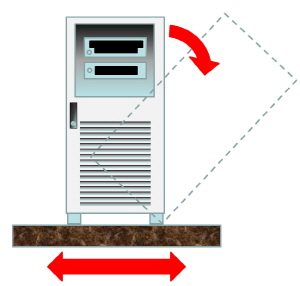

미대책

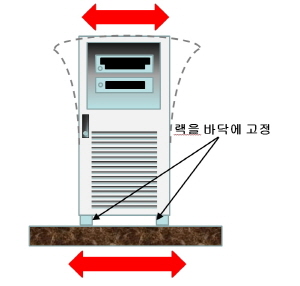

내진 적용

면진기술 적용

대지진 발생시 랙이 붕괴됨


랙의 붕괴는 방지할 수 있지만

랙 상부의 진동이 5배 이상 증폭되어
랙 내부기기 파손
랙의 변형, 붕괴를 방지할 수 있으며

랙에 탑재된 기기 및 DATA를 보호.


SP6000  Series는 지진 진동을 감쇠시켜 정보시스템, 통신장비, 저장장치, 부대설비 등에 대한 지진 피해를 최소화.






크기변환_NET신기술로고이미지 3.jpg



SP6000은 국민안전처에서 지진대응을 위한 방재신기술로 지정된 면진테이블입니다. (2018년 1월 만료)

 크기변환_kolas이미지 3.jpg



SP6000은 국립전파원 기준으로 국제공인시험기관에서 시험을 통과한 면진테이블입니다.




■ 면진테이블 SP6000 Series

- 국내 최다 납품실적 보유제품.
- 진동 감쇠율 80% 이상으로 최고의 성능을 보유한 정보통신기기 전용 면진 제품.
- 글로벌 기업이 인정한 베어링과 플레이트 방식 채용.
- 다양한 종류의 컴퓨터, 통신장비 및 전산설비에 적용.
- 고객의 사용환경에 최적화된 설치서비스.






▶ 제품 특징

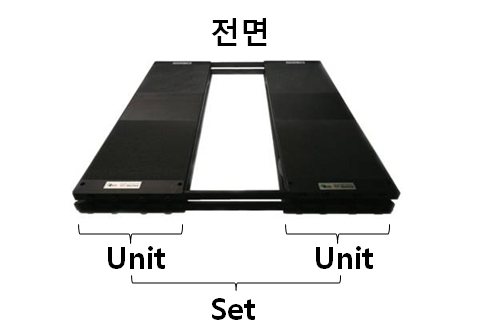

Unit (판매단위) - 2쌍의 베어링과 플레이트로 구성
Set (최소 설치단위) - 4쌍의 베어링과 플레이트로 구성
- 플레이트와 베어링 구성으로 360도 모든 방향의 지진 대응
- 자체 진동 감쇠 기능을 보유한 특수 플레이트 사용(특허등록 제 10-0914032호)
- 200mm 진동변위와 76mm 높이로 탑재장비 안전
- 최대 탑재 하중 3,000kg 이상
- 탑재 장비의 편리한 작업을 위한 상하 고정장치 부착
- 수평계를 이용한 신속한 설치
- 다양한 랙 사이즈 대응과 이설 및 재사용 가능
- Unit 단위 증설로 연속된 랙에 효율적으로 대응




▶ 사양(Specification)


  SP6000 Series (표준 랙 & 대용량 랙용)
- 서버, 통신장비, 스토리지, 전송단국장치, 중계장치, 분배장치, 통신송수신장치등
- 대형 서버, 대형 스토리지, 교환기, UPS, 항온항습기, 수변전장치, 정류기, 메인 프레임, 기타 전산설비용 등


Model
Rx085
Rx096
Rx110
Rx119
Rx132
Rx155
Depth(ⓐ)
850
960
1100
1190
1320
1550
Unit(ⓑ)
SP6000
270/320


Height(ⓒ)
76
Width(ⓓ)
740~Free

   * 단위 : mm

   * ⓓ는 커넥트바에 의하여 자유롭게 조정이 가능합니다.
   * 제품 규격은 고객이 사용하는 랙의 종류에 따라 다양하게 대응 가능합니다.

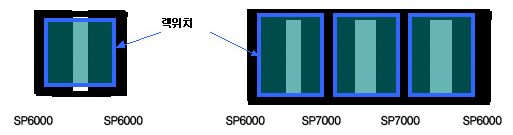

▶ 설치 예

단독설치



하나의 랙을 하나의 세트로 구성

연속설치



N개의 랙을 N+1의 유닛으로 구성
연속 구성으로 안정성 강화

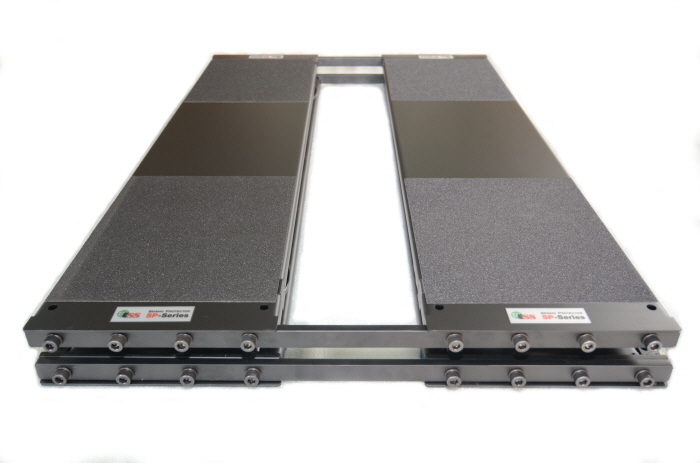

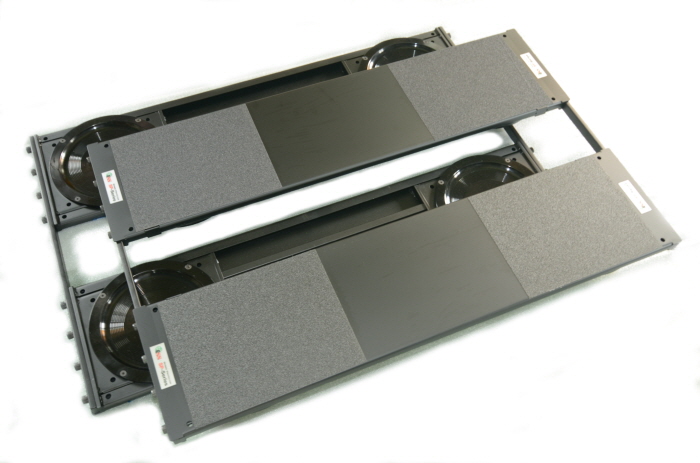

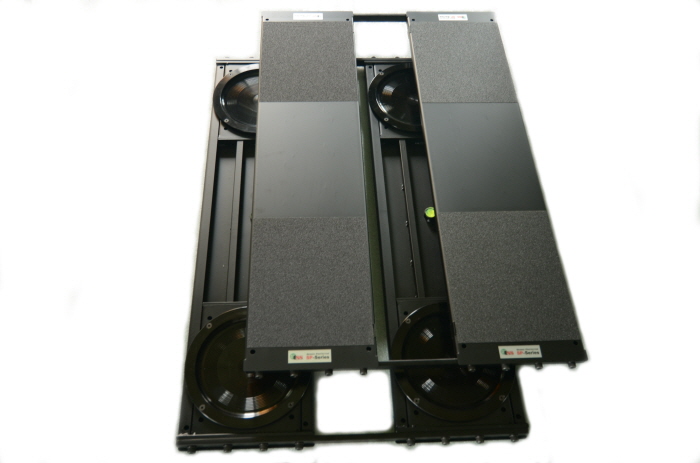

▶ SP6000 사진

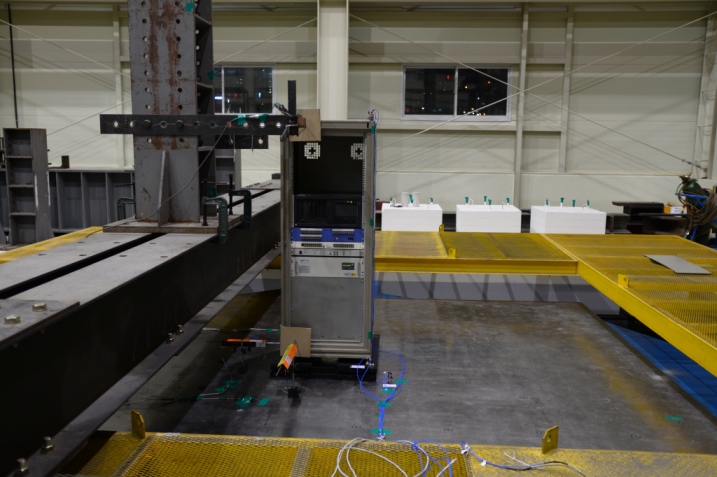

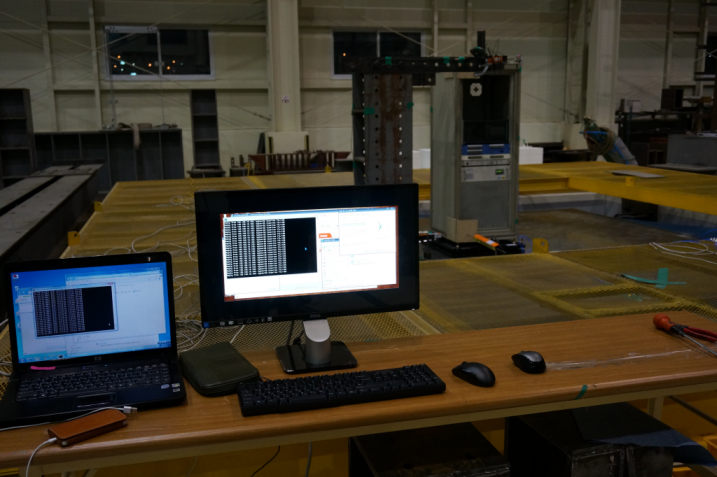

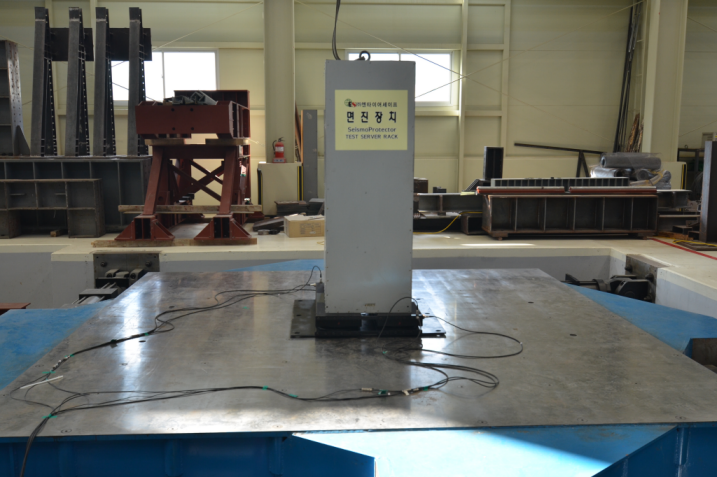

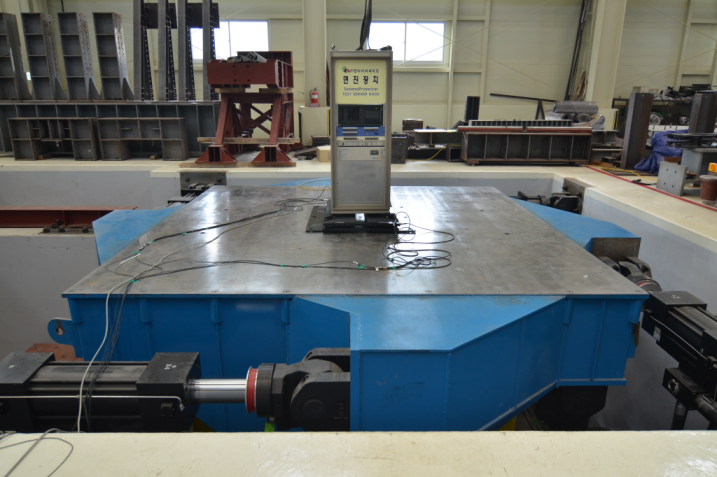

▶ SP6000 테스트

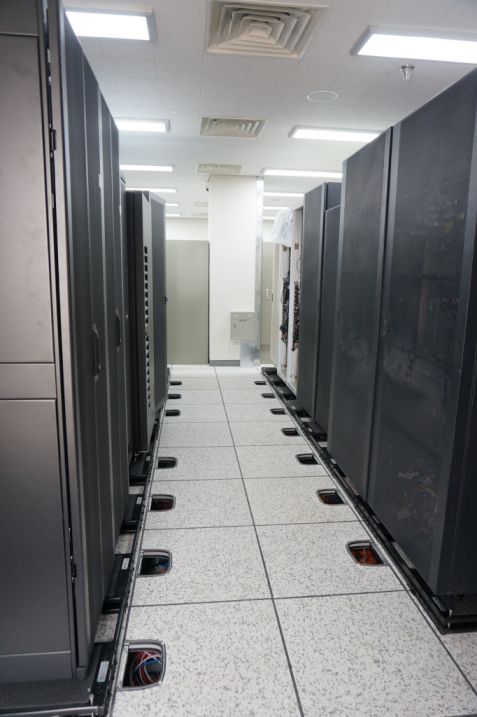

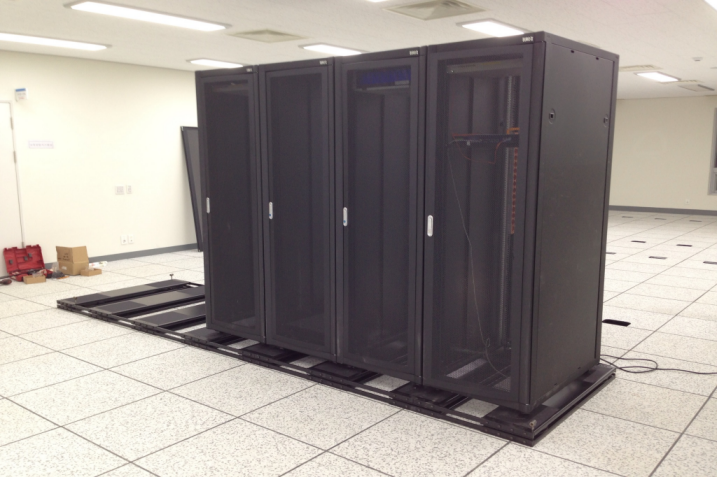

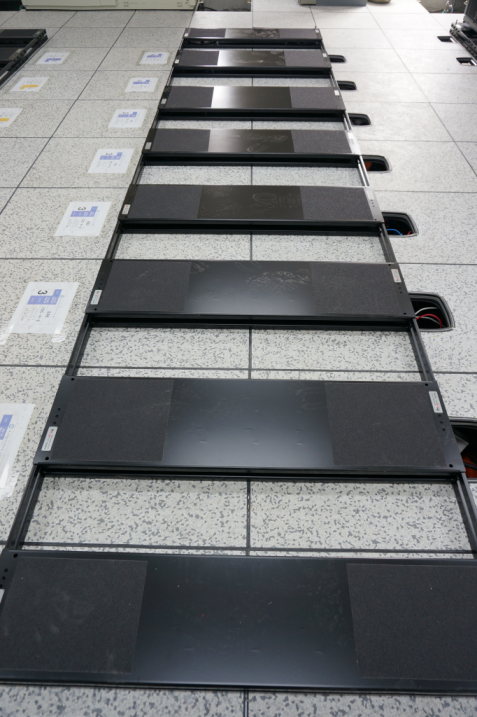

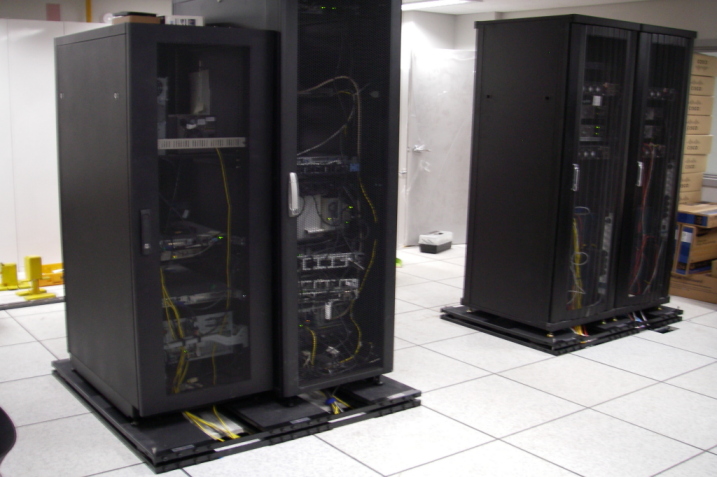

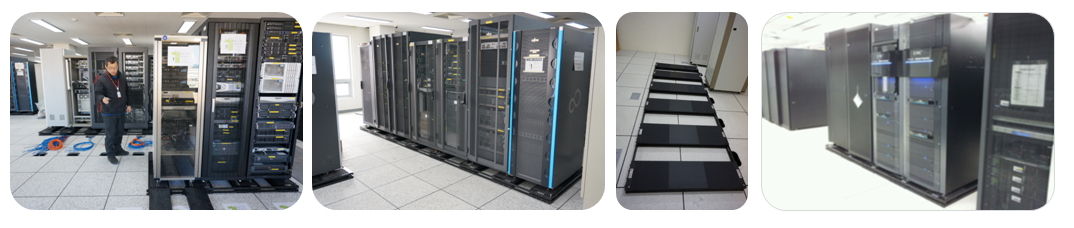

▶ SP6000 시공
