■ 면진이중마루 SP9000N
|
국내최다·최대 납품실적을 보유한 면진이중마루
☞ 삼성전자 외 대기업 데이타센터 24 고객
☞ 국민안전처 외 중앙부처 11 고객
☞ 한국관광공사 외 공사, 공단 16 고객
☞ 기타 한국전력 외 12 고객
|

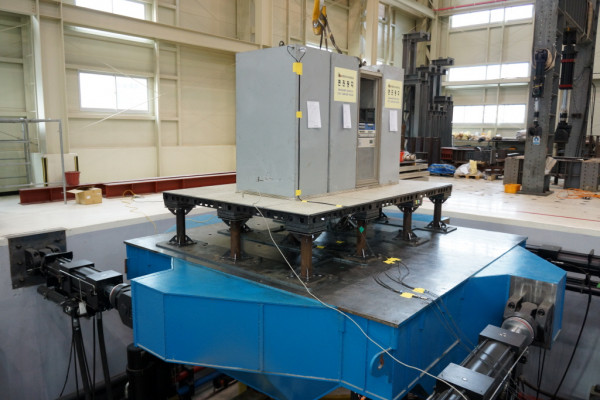

SP9000N은 국립전파연구원 기준으로 국제공인시험기관에서 시험을 통과한 면진이중마루입니다.
|

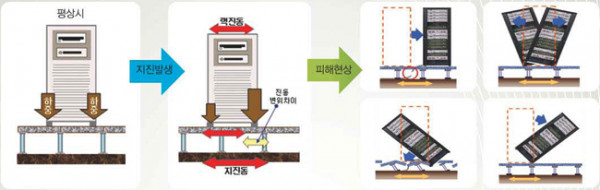

○ 이중마루의 지진 취약성 |
|
|
평소 이중마루 위의 시스템과 랙은 하중의 균형을 유지하고 있지만, 지진발생 시에는 지진동의 영향으로 하중에 불균형이 발생하여 전도나 이동이 발생하며, 또한 고하중의 무게를 지탱하는 이중마루 지지대는 상하간의 변위차이로 붕괴가 발생한다 |

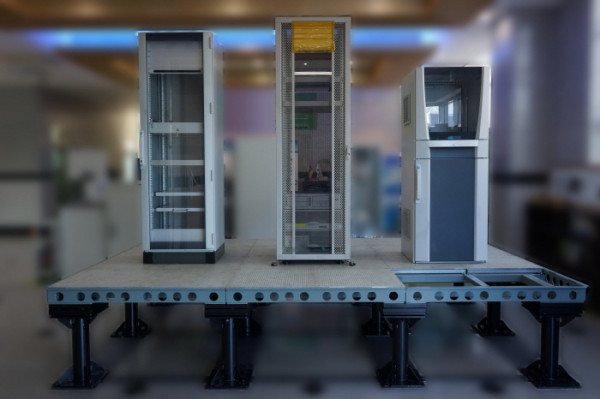

■ 면진 이중마루 - SP9000N
대규모 IDC센터의 지진대책을 위한 솔루션 - 자연재해저감신기술을 활용한 최첨단 면진이중마루 시스템 |
▶ 특장점
- 일반 이중마루와 동일한 운용환경
- Tray, 배선, 배관 등 다양한 형태의 부대설비 수용 - 지지대간 충분한 거리로 하부 냉각기능 효율 극대화 - 고강도 상부프레임으로 고하중, 고강도 진동에 안정성 확보 - 다양한 형태의 센터 구성에 최적화된 시스템 |
▶ 설치사양
- 면진이중마루 가장자리는 지진 발생시 진동을 흡수할 진폭변위 영역이 필수적으로 필요함.
- 진폭변위영역은 250mm임. - 진폭변위 영역은 고강도 안전커버를 이용하여 안전을 확보함(평소 이동통로로 이용). - 일반 이중마루와 혼재 설치할 경우에도 진폭 변위 영역이 필요함 |
▶ 품질과 성능
- 고하중 장비 탑재상태에서, 상하 지진 발생시에도 성능 보장을 위한 제조 기법 적용 : 절삭가공 플레이트
|
|
면진기술의 핵심인 면진플레이트는 수십톤의 하중을 탑재한 상태에서 상하 진동이 발생하여도 변형없이 그 성능이 유지될 수 있는 기술로 제작되어야 한다.
☞ 절삭가공 : 각종 재료를 바이트 등의 절삭 공구를 사용해서 가공하여 소정의 치수로 깎는 기계가공법
|
|
절삭가공으로 제작된 면진 플레이트 단면
|
※ 참고- 제작기법에 따른 비교
|
프레스기술로 제작된 플레이트 |
절삭가공기술로 제작된 ESS의 면진플레이트 |
|
> 강한 상하지진테스트후 사진 -찌그러짐 발생 |
> 강한 상하지진테스트 완료후 사진- 문제없음
|
|

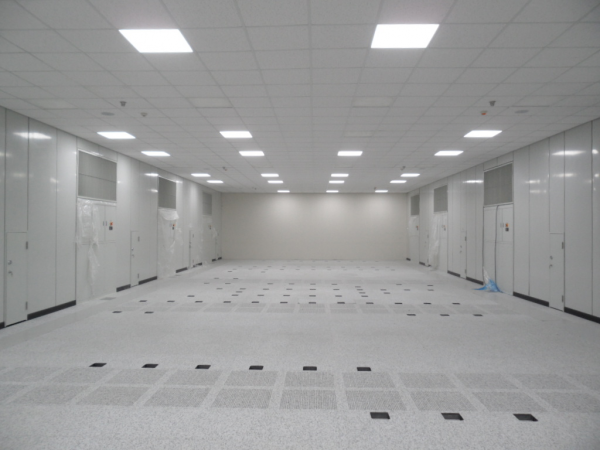

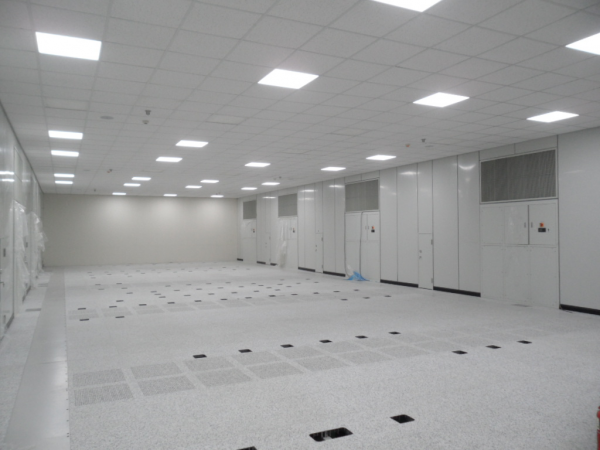

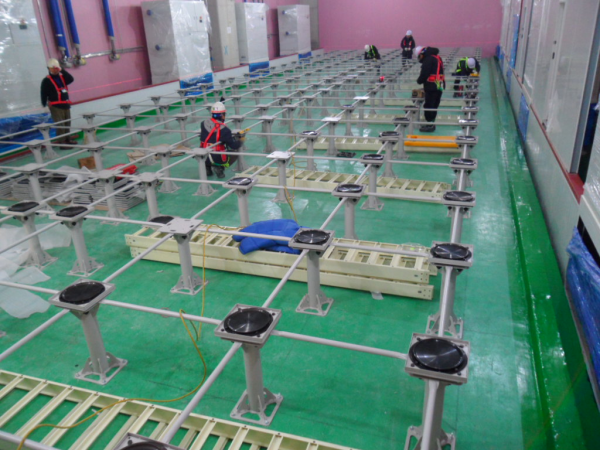

▶ SP9000N 설치 사진
 1/3     |
